Der Ü-Wagen OB1 wird für Einsätze an den verschiedenen Studios am Standort Geiselgasteig genutzt.

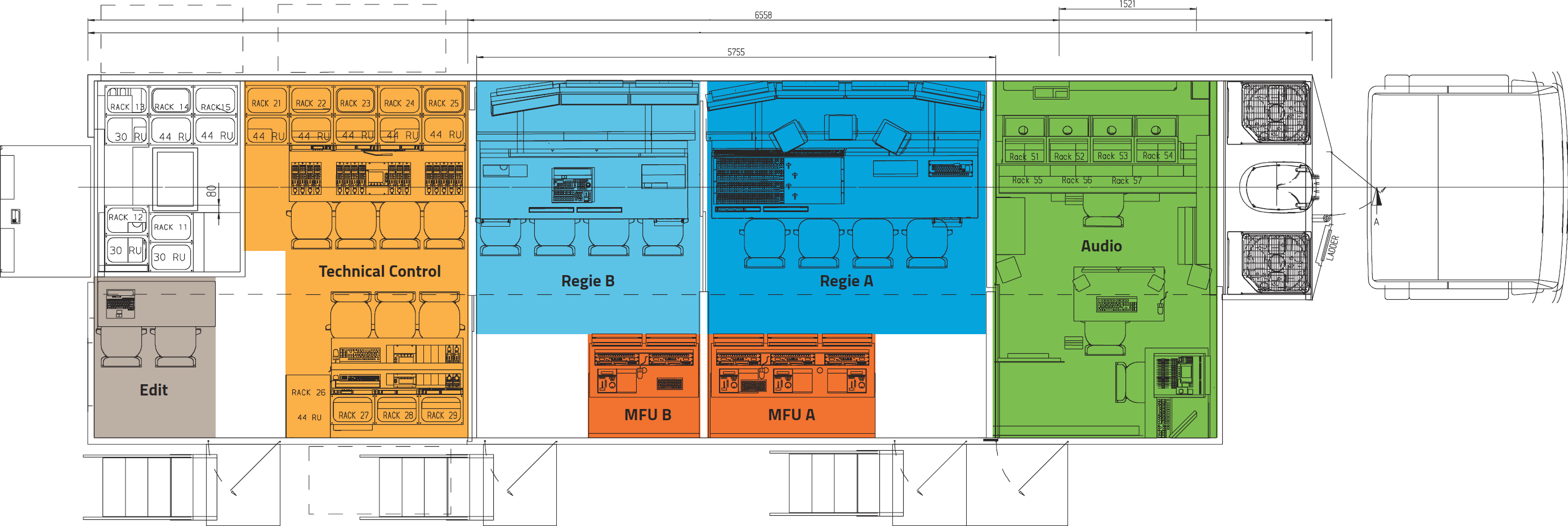

Hohes Raumangebot
25 Arbeitsplätze
Alle Bereiche lassen sich durch Glasschiebetüren von einander trennen.
Eine außergewöhnliche Raumhöhe an den Rückwärtigen Arbeitsplätzen entsteht durch ein neuartiges Schubladenkonzept.
0
Bildregien
0
Kameras
0
EVS-Server
0
Multifunktions-Plätze
0
Schnittplatz
0
Arbeitsplätze
AUFLEGER
Typ: Spectra
Länge: 13,80 m
Breite: 2,50 m
Gesamtgewicht: max. 35 t
SLIDE-OUT
Auszug 1,75 m über die gesamte Länge
STROM
400 V CEE, 125 A, 50 Hz, Stecker: 3L+N+PE, 6h
KLIMA
2 x Klima je 30 kW, Daikin
USV
36 kW USV für ca. 10 Min. Batteriebetrieb,
dannach Umschaltung auf externen Generator
SONSTIGES
LED Mood-Beleuchtung
Bildregie
Je 4 Regie-Arbeitsplätze
Sony MVS8000 Mischer
• 4 Mischebenen
• 2 Nebenbedienelemente
• (Regie B, Probenmischpult)
Grass Valley LDX Kameras
bis zu 16, davon bis zu 2 drahtlos
• 16 x Triax
• 5 x SMPTE
bis zu 4 EVS-Server
mit jeweils bis zu 8 Kanälen
MAZ-Formate
• XDCAM
• HDCAM
VSM Steuercontroller
• 15 Bedienteile intern
• 7 Bedienteile extern
• 2 x 32 GPI IF
• Rotlicht, Gelblicht
Monitoring
• Bildregie A: 8 x 32“ und 5 x 24“
• Bildregie B: 4 x 32“ und 3 x 24“
• Bildkontrolle:
• 2 x Doppelmonitorbrücke
• 4 x Sony Messmonitore 17“
• 3 x Vorschaumonitore 17“
Monitoring TOM
• 1 x 4-fach Monitorbrücke
• 4 x TAMUZ-Vorschaumonitore
• 2 x Vorschaumonitore 17“
• 1 x Sony Messmonitor 17“
12 x Multiviewer Miranda, frei konfigurierbar
8 x Multiviewer Harris, 4-fach
2 x Schriftgenerator ChyronHego Mosaic
Videoserver Ross, 4-Kanal
Tonregie
DOLBY® Digital 5.1
Mischpult Lawo mc²66
Lawo mc²66 MKII Mischpult
• 56 Fader auf der Oberfläche
• HD Core mit 5 DSP-Karten
Yamaha DM1000 Submixer
ABHÖRSYSTEM
5 x Genelec 8040B und Genelec 7060 Sub
MIKROS
16 Kanäle Drahtlos Sennheiser EM 1046 UHF
16 Kanäle Drahtlos Sennheiser 9000
10 x Sennheiser SR 2050 IEM / SR 2000 IEM
Diverse Mikrofon von Sennheiser, Shure,
Schoeps, Neumann
ZUSPIEL-/RECORDINGSYSTEME
Pro Tools HD
EventDriver
CD-Player/-Recorder
Shortcut
DOLBY® Encoder DP571
DOLBY® Decoder DP572
DOLBY® Multichannel Audio Tool DP570
2 x AVT Telefon-Hybrid MAGIC TH2
Audio Codec Mayah Centauri IV 3001
EFFEKTE
TC Broadcast 6000 MKII
TC DB8 MKII
Lexicon PCM96 Surround
Lawo Plug-In Server mit Waves Bundle
CEDAR DNS1500 dialogue noise suppressor
INTERCOM
Riedel Artist 128er-Matrix und 32er-Matrix
4 x Riedel Riface Interfaces
30 x Motorola Handfunkgeräte DP2400
Technik
Kreuzschiene Nevion, 256×256
KVM Switch 64 Ports
5 x Stageboxen (AV, Glasfaser SMPTE)
1 x Probenpult (AV)
PERIPHERIE UND SIGNALPROCESSING
3 x Up-/Downconverter
4 x Legalizer eyeheight
12 x Framesyncronizer
16 x Embedder/Deembedder
TIMECODE
3 x Inserter HD
3 x Inserter SD
